光学影像面拼测量仪
  • 产品特点
  • 规格参数
1OO 级大理石底座立柱平台设备整体精度高稳定性好;
2大高精度大导程研磨丝杆高精度线性导轨;
3一体化平台移动结构设计占地空间小操作方便;
5强大的几何形位测量工具智能寻边图像拼接图形比对批量工件快速检测;

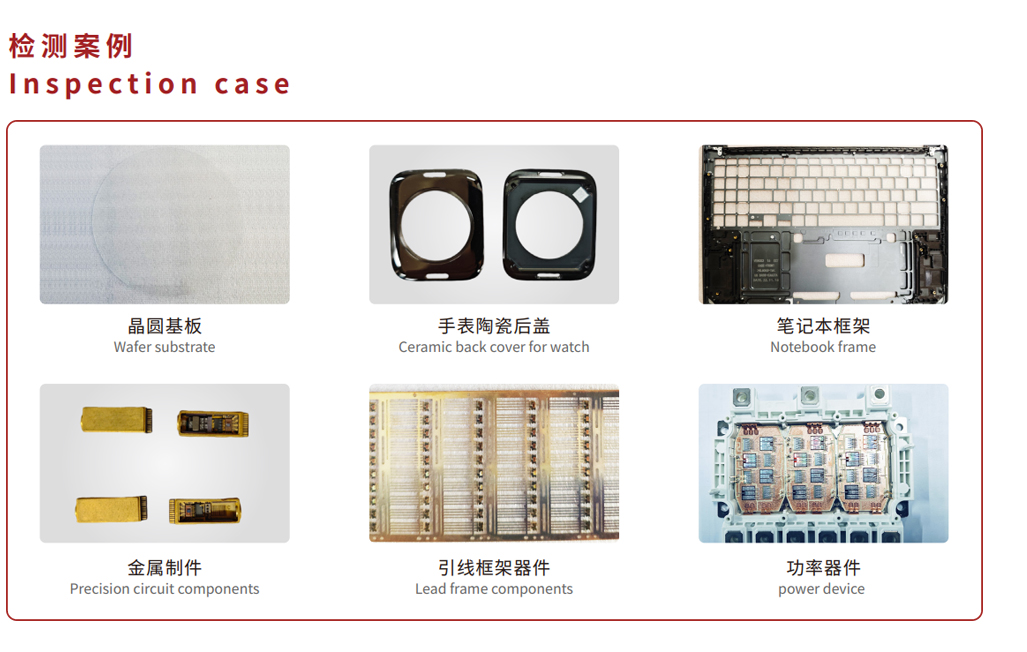

6扩展不同光源可实现多样产品检测;
7伺服电机驱动控制让运动更快速定位更准确;
8强大的图像处理算法可以快速的处理图像输出结果;




型 号     外形尺寸(mm)

设备重量(kg)

玻璃台承重(kg)仪器电源
UNG-AMP-4001140*900*19004505220V(AC) 50HZ
工作台    工作台尺寸(mm)     860*500玻璃台尺寸(mm)     450*350
运动行程(mm)    X:400  Y:300手动调焦行程(mm)(Z轴)200
光学系统      高分辨率线扫相机
高清大靶面双远心镜头  倍率: 0.434      视场:φ136mm  工作距离:288mm
专业精准自动测量软件
测量精度(um)    ≤10

像素精度

(um)

18.45
测量重复性(um)
5
照明系统  高亮线光源,亮度可程控调节。
